低壓變頻電控
發布時間：2018-01-24來源：提升機電控點擊：11505
一、特點說明
（1）. JY-ZTK(2PC)-BPB采用原裝進口變頻調速裝置（西門子S120四象限驅動器）。
（2）. 驅動器由控制單元（CU320）、電源模塊和電機模塊組成，實現提升機四象限運行。
（3）. 具有閉環矢量控制。
（4）. 交流側進線電壓與整流變壓器的二次側電壓相配合。
（5）. 可調斜率的加減速度給定值設定
（6）. 啟動防沖擊的“S”化曲線給定。
（7）. 預置起動力矩并與制動油壓曲線可靠閉鎖，防止起動時容器倒轉。
（8）. 具有過流、過壓、欠壓、過速、堵轉、絕緣檢測等幾十種保護功能。
（9）. 與二象限變頻器相比更加節約電能。
二、低壓變頻調速系統的組成
序號 | 名 稱 | 型 號 | 數 量 | 說 明 |
1 | 低壓電源柜 | 380/660V | 1臺 | 主回路及控制回路供電 |
2 | 變頻調速控制柜 | 380/660V | 1套 | 給定電機平滑的頻率 |
3 | 三體操作臺 | TCZA | 1套 | 雙PLC通訊 |
4 | 變頻進線柜 | JXG | 1臺 | 進線斷路器與預充電回路 |
5 | 軸編碼器 | E6B2-CWZ6C | 2 套 | 含連軸節 |
6 | 上位監控系統 | SJDK | 1套 | 工控機、19寸液晶顯示器 |
7 | 技術資料（光盤） | JYZL | 1套 | 原理圖、布置圖、明細表、說明書 |

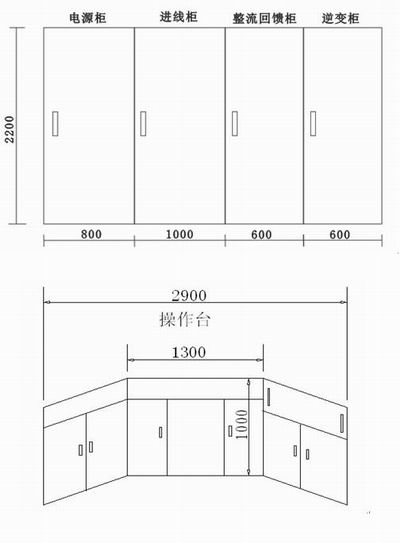

三、變頻調速系統電控柜外形尺寸圖（備注：柜子深度均為800）
